Este kit de Diodos de Supresión de Voltaje Transitorio (TVS) es una refacción de nivel premium y grado industrial fabricada por Littelfuse, el líder mundial en protección de circuitos. Diseñados bajo la serie de montaje superficial SMAJ36A en encapsulado DO-214AC (SMA), estos diodos unidireccionales ofrecen una absorción de picos de sobretensión extremadamente rápida para blindar tarjetas lógicas delicadas en electrodomésticos y equipos electrónicos sensibles.
Marca: Littelfuse (Original OEM)
Modelo / Serie: SMAJ36A
Tipo de Componente: Diodo TVS Unidireccional (Supresor de Voltaje Transitorio)
Número de Canales Unidireccionales: $1\text{ canal}$
Voltaje de Separación Invertido Típico ($V_{RWM}$): $36\text{ V}$ (Voltaje máximo de trabajo continuo sin activarse)
Voltaje de Ruptura Mínimo ($V_{BR}$): $40\text{ V}$ (Voltaje donde comienza a conducir para proteger el circuito)
Voltaje de Sujeción Máximo ($V_C$): $58.1\text{ V}$ (Voltaje máximo que deja pasar al activarse ante un pulso transitorio)
Corriente de Pulso Pico Máxima ($I_{PP}$): $6.9\text{ A}$ (Bajo curva de prueba estándar de $10/1000\ \mu\text{s}$)
Potencia de Pulso Pico ($P_{PP}$): $400\text{ W}$ (Capacidad de disipación instantánea de energía dañina)
Temperatura de Operación de la Juntura ($T_J$): $-65\ ^\circ\text{C} \text{ a } 150\ ^\circ\text{C}$ (Grado industrial extremo)
Tipo de Montaje: Montaje superficial (SMD / SMT)

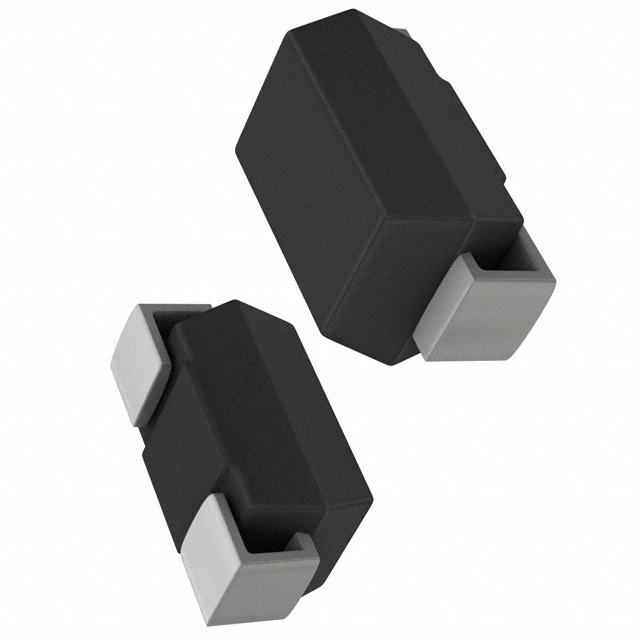

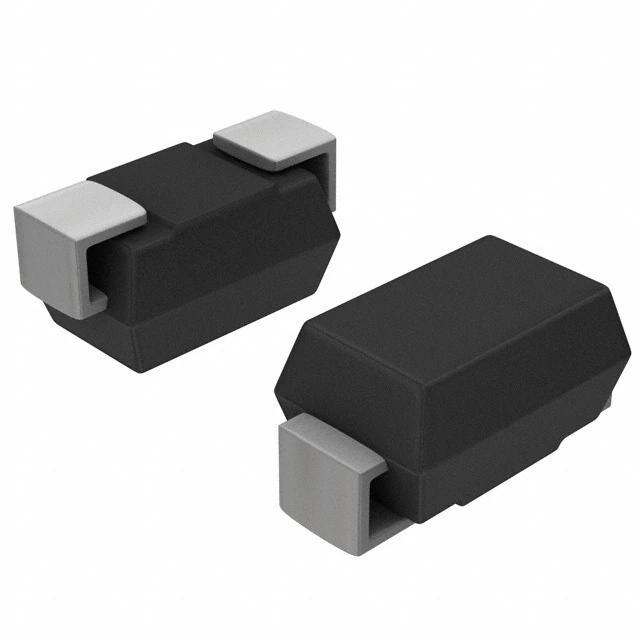

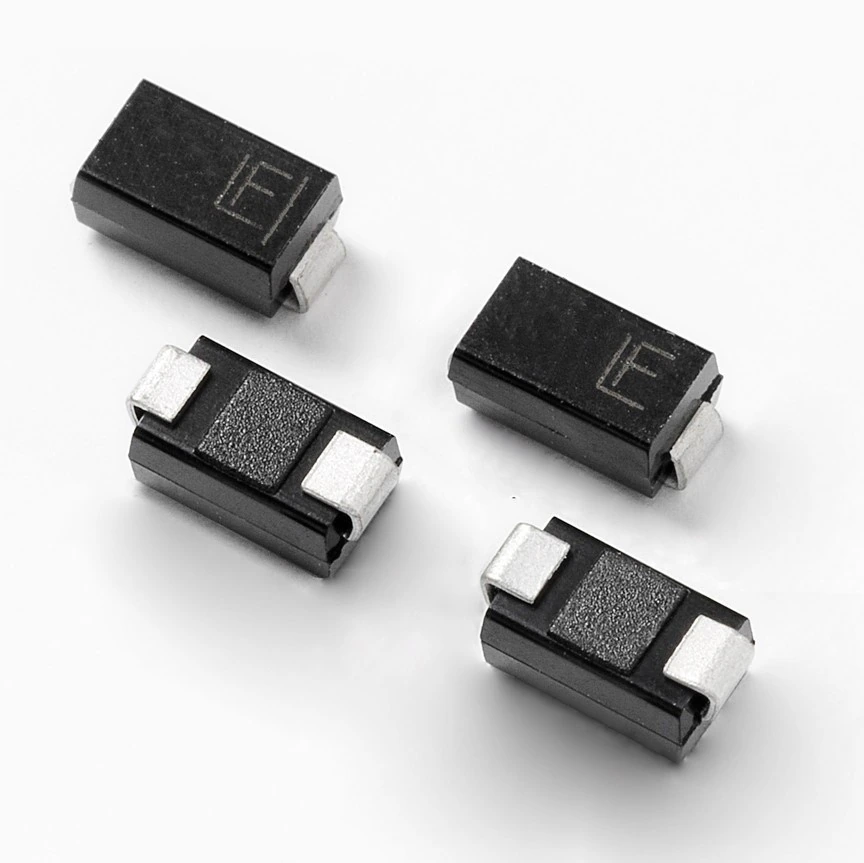

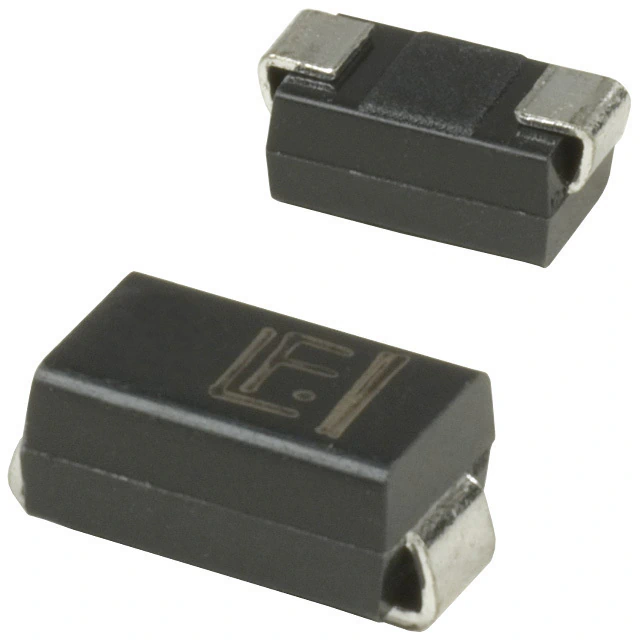

Tipo de Encapsulado: DO-214AC (SMA)
Condición: Producto Nuevo, Grado A (Funcionalidad total testeada en laboratorio)
Empaque: Formato OEM protegido con bolsa antiestática de alta densidad
SMAJ36ALFDKR
3937-SMAJ36A-18
SMAJ36ALFCT
SMAJ36ALFTR
Este componente es el guardián de entrada para evitar daños por descargas atmosféricas (rayos), descargas electrostáticas (ESD) o picos inductivos de motores en:
Tarjetas Lógicas de Electrodomésticos: Protección de fuentes de poder en lavadoras, refrigeradores inteligentes y microondas.
Fuentes de Alimentación Conmutadas (SMPS): Filtrado de picos transitorios en la entrada de CC en cargadores y fuentes de computadoras.
Telecomunicaciones y Sensores: Blindaje de puertos de datos y líneas de comunicación contra sobrevoltajes destructivos.
Absorción de Energía Ultra Rápida: Reacciona en menos de $1\text{ picosegundo}$ (unidireccional), bloqueando sobretensiones dañinas antes de que alcancen a los microprocesadores.
Formato Pack de Stock (10 Piezas): Ideal para talleres mecánicos e ingenieros de diseño. Permite contar con refacciones preventivas para múltiples reparaciones en el banco de trabajo, disminuyendo el costo operativo por unidad.
Encapsulado Estándar DO-214AC (SMA): Su reducido tamaño y perfil plano garantizan un soldado SMD limpio y de alta resistencia física en placas de alta densidad.

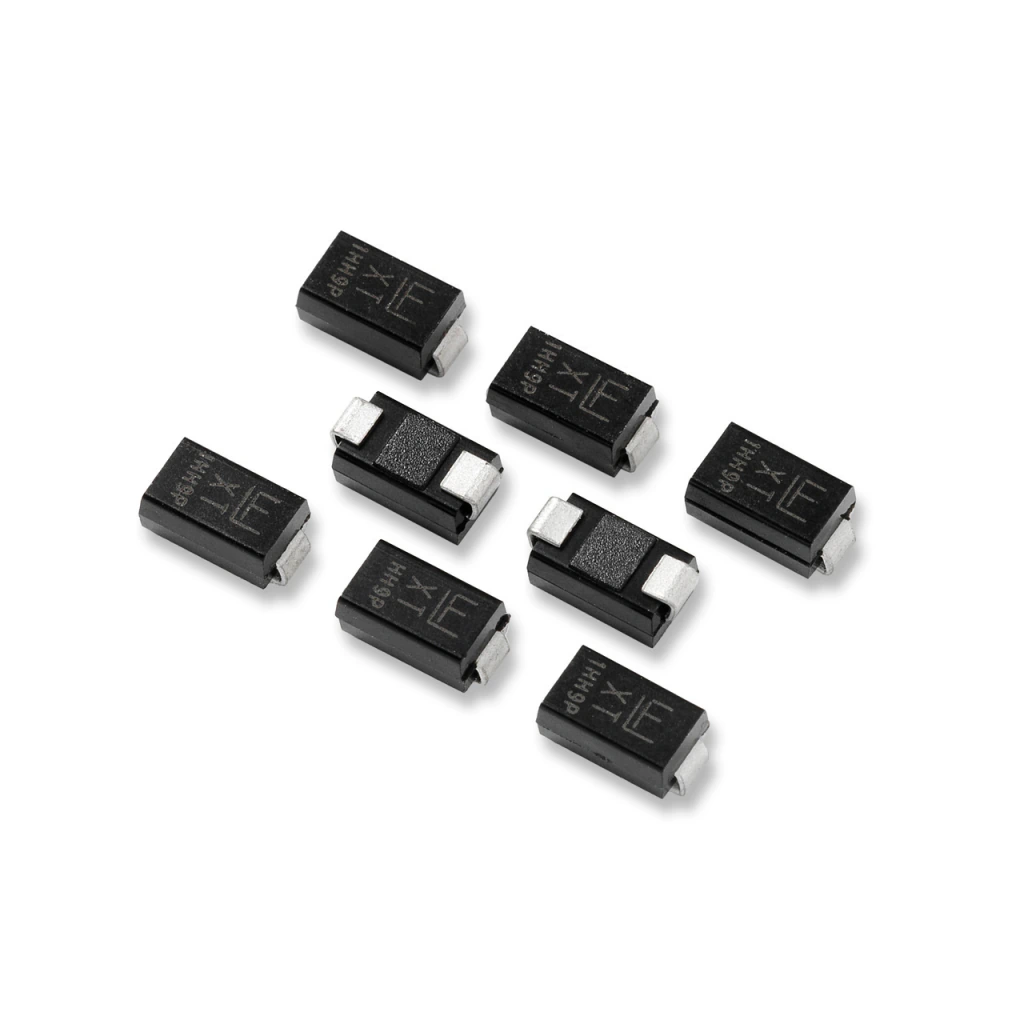

$1 \times$ Pack de Diodos TVS Littelfuse SMAJ36A $36\text{ V}$ $400\text{ W}$ DO-214AC (10 piezas).
Periodo: $30\text{ días}$ naturales a partir de la recepción física del envío contra cualquier defecto de fabricación propio del diodo.
Nota del Ingeniero: Al tratarse de un microcomponente electrónico que requiere instalación por soldadura de montaje superficial, la garantía ampara las piezas únicamente en su estado físico original. No cubre daños derivados de sobrecalentamiento excesivo por cautín o estación de calor, cortocircuitos persistentes en otros componentes de la tarjeta del cliente, o sobretensiones prolongadas que superen la potencia máxima del diodo. Verifique el código del diodo dañado y la polaridad (cátodo indicado por la banda en el cuerpo) antes de soldar y energizar la tarjeta. No remover la etiqueta de garantía.
¿La tarjeta de tu electrodoméstico no enciende o tiene un corto directo en la entrada de alimentación? El diodo TVS suele sacrificarse para salvar la placa, quedando en cortocircuito permanente.
📱 Escríbenos por WhatsApp para brindarte asesoría técnica personalizada. Envíanos una foto nítida de tu tarjeta y de los componentes dañados; nuestros ingenieros confirmarán la compatibilidad de esta refacción en minutos para que compres con total seguridad.
Código de Inventario: #RTPFULL41
¿La tarjeta de control de tu lavadora, refrigerador o aire acondicionado ha dejado de funcionar repentinamente tras una tormenta eléctrica o una variación en la red? En la electrónica de consumo moderna, las sobretensiones transitorias son la causa número uno de fallas catastróficas. El Diodo TVS Littelfuse SMAJ36A de $36\text{ V}$ y $400\text{ W}$ es la refacción original de Grado A diseñada específicamente para actuar como fusible inteligente de alta velocidad, absorbiendo descargas peligrosas antes de que quemen el microcontrolador principal.
Tecnología Supresora de Alto Rendimiento Littelfuse A diferencia de los diodos de silicio de uso general, la serie SMAJ36A ofrece una respuesta ultrarrápida frente a los transitorios (en menos de $1\text{ picosegundo}$). Con un voltaje de separación invertido de $36\text{ V}$ y un voltaje de sujeción máximo de $58.1\text{ V}$ a $6.9\text{ A}$, este diodo desvía de forma segura el exceso de energía a tierra, limitando la diferencia de potencial a niveles tolerables para el resto de los circuitos integrados SMD de la placa.
¿Por qué elegir el Pack de 10 Piezas? En los laboratorios de reparación y talleres de diagnóstico, es vital contar con stock de emergencia para componentes propensos al desgaste por fallas del suministro eléctrico. Adquirir este paquete de 10 diodos en formato de montaje superficial DO-214AC (SMA) te asegura tener la pieza idónea siempre disponible a la mano, reduciendo radicalmente el costo unitario por reparación de placa y amortizando tu inversión logística de envío.
