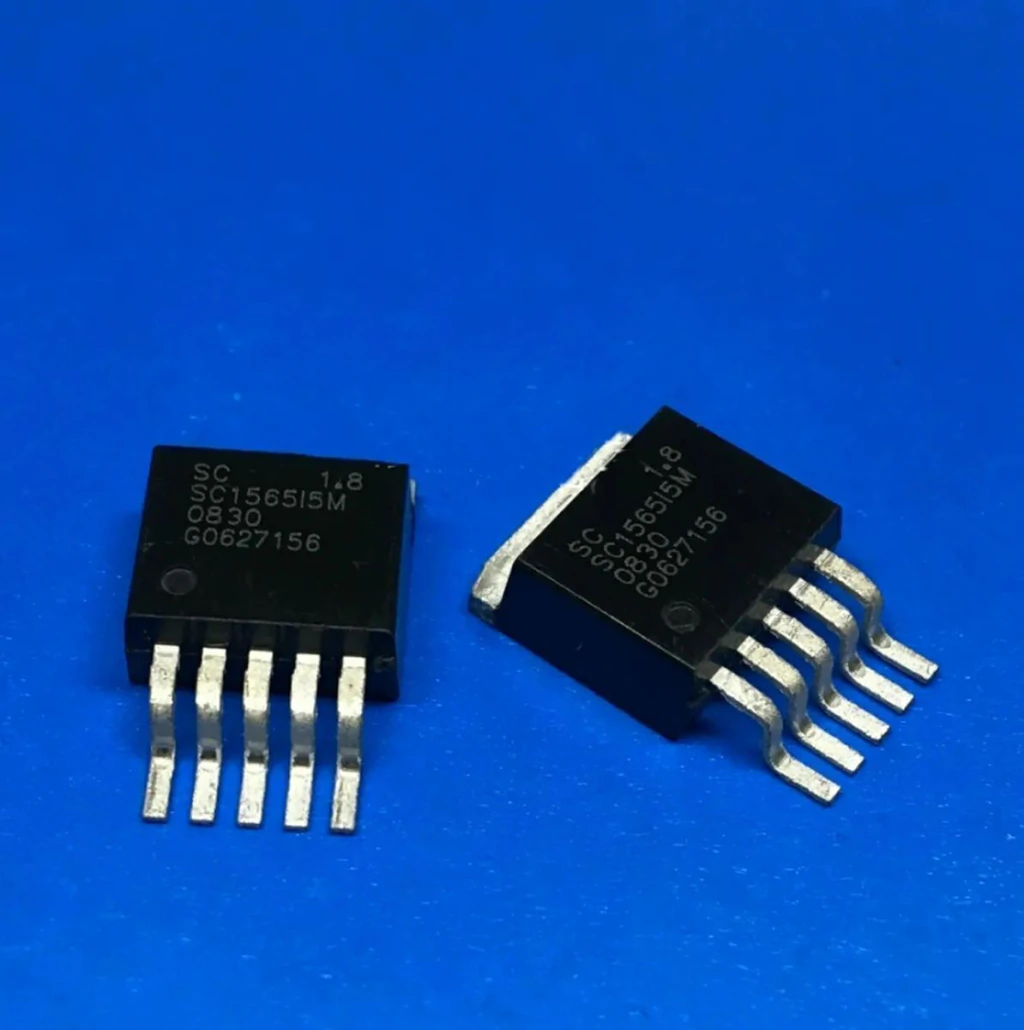

El circuito integrado original Semtech (Número de Parte del Fabricante: SC156515M-1.8 / SC1565) es un regulador lineal de voltaje de caída ultrabaja (Very Low Dropout - VLDO) diseñado para entregar una salida fija de 1.8V con una capacidad de corriente continua de hasta 1.5 A. Este componente cuenta con pin de habilitación (Enable/EN) y viene en encapsulado de montaje superficial TO-263 (D2PAK), ideal para etapas de alimentación en tarjetas madre, tarjetas de video, módems y módulos de procesamiento embebido.
Este lote de componentes en estado Nuevo Grado A (RTP) ha sido inspeccionado físicamente y verificado en flujo eléctrico para garantizar continuidad y correcta regulación de voltaje antes de su despacho.
⚠️ ADVERTENCIA TÉCNICA DE COMPATIBILIDAD (PREVENCIÓN DE DEVOLUCIONES): La sustitución de circuitos integrados requiere conocimientos avanzados de soldadura electrónica (SMD/SMT) y diagnóstico de pistas. Antes de comprar, verifica minuciosamente que la serigrafía del componente original en tu tarjeta coincida con SC156515M-1.8 o SC1565-1.8 y que el encapsulado sea TO-263 (D2PAK). La garantía no cubre componentes dañados por sobrecalentamiento durante la soldadura, cortocircuitos previos en la tarjeta receptora o errores de diagnóstico.
|
Parámetro Técnico |
Detalle de Especificación de Hardware |
|---|---|
|
Tipo de Componente |
Circuitos Integrados / Regulador de Voltaje Lineal LDO |
|
Marca / Fabricante OEM |
Semtech |
|
Número de Parte Principal (MPN) |
SC156515M-1.8 (SC1565-1.8) |
|
Función del Circuito |
Very Low Dropout (VLDO) Voltage Regulator with Enable |
|
Voltaje de Salida Fijo |
1.8V DC |
|
Corriente Máxima de Salida |
1.5 A |
|
Voltaje Máximo de Entrada |
11 V (Rango operativo seguro 2.25V - 5.5 V) |
|
Voltaje de Caída (Dropout Voltage) |
approx 300 mV típico a máxima carga (1.5 A) |
|
Encapsulado / Factor de Forma |
TO-263 / D2PAK (Montaje Superficial SMD) |
|
Pines / Terminales |
5 terminales + Tab disipador de calor |
|
Pin de Control |
Enable (Habilitación lógica de salida) |
|
Estado del Producto |
Producto Nuevo Grado A / Verificado en banco eléctrico |
|
Empaque de Envío |
Presentación OEM antiestática protegida |
|
Promoción Especial Incluida |
1 Unidad Extra Gratis (Recibes 2 piezas en total) |
|
Código de Inventario (SKU) |
#SC156515M-TO263 |
Este regulador LDO es ampliamente utilizado en etapas de regulación secundaria para:
Tarjetas Madre de PC y Laptops: Módulos de alimentación de memoria RAM y chipsets principales.
Módems, Routers y Decodificadores: Fuentes secundarias de procesamiento digital de 1.8 V.
Reparación de Fuentes de Poder SMD: Módulos de regulación fina de bajo ruido y respuesta ultrarrápida a transitorios.
Tarjetas Electrónicas de TV LCD/LED: Etapas de alimentación para procesadores principales y memorias flash SPI.
Componente Original Semtech: Excelente inmunidad al ruido eléctrico y alta eficiencia térmica.
Inspección Física y Eléctrica: Componentes verificados en conductividad y libres de sulfatación o terminales dobladas.
Promoción Doble Beneficio: Incluye 1 unidad extra sin costo adicional para contar con respaldo ante pruebas de banco de trabajo o margen de error al soldar.
2x Unidades del Regulador de Voltaje Semtech SC156515M-1.8 TO-263 (1 unidad comprada + 1 unidad extra de regalo).
Periodo de Cobertura: 30 días naturales contra defectos de fabricación a partir de la recepción del envío.
Exclusiones de Cobertura: La garantía no ampara piezas quemadas por exceso de temperatura al soldar (estación de aire caliente/cautín), pistas arrancadas, cortocircuitos causados por otros componentes dañados en la placa receptora o errores de diagnóstico técnico.
Protección de Compra: Producto protegido por la política de protección al comprador de NexoCommerce / Mercado Libre.
¿Tienes dudas de si el integrado SC156515M-1.8 en TO-263 es el reemplazo exacto para tu tarjeta electrónica?
📱 Escríbenos en la sección de preguntas de nuestra tienda. Envíanos el número impreso en la pieza original y el modelo del equipo para confirmar compatibilidad antes de tu compra.
Código de Seguimiento de Inventario: #SC156515M-TO263
